美国芯源系统(MPS) EV2696A-Q-00B评估板产品介绍
发布时间：2022-06-20 09:48:00 阅读量：1894

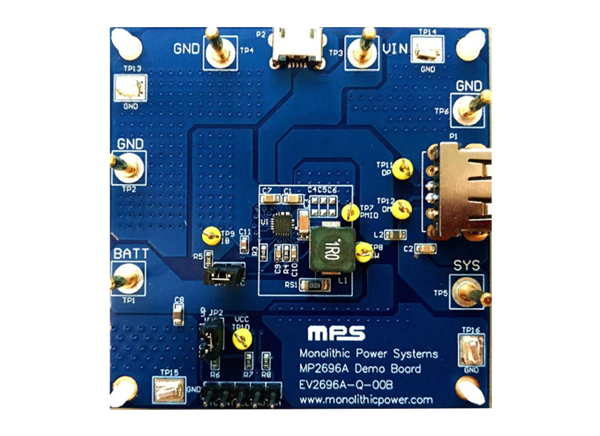

简介
单片电源系统（MPS）EV2696A-Q-00B评估板提供了一个示例应用电路，以演示MP2696A的特性。MP2696A是一款I2C控制的单电池开关充电器IC，具有电源路径管理和3.6A升压输出。MP2696A有三种操作模式；充电模式、升压模式和休眠模式。在充电模式下，EV2696A-Q-00B可通过5V输入源获得高达3.6A的充电电流。在升压模式下，EV2696A-Q-00B可获得高达6.5A的峰值电感电流，以提供5V SYS输出。所有参数和控制均可通过I2C接口轻松访问。
特征
演示基于MP2696A的单电池充电解决方案
4V至6V输入电压（VIN）
0.1A至3.0A可编程输入电流（IIN）
3.6V至4.45V可编程充电电压（VBATR_REG）
高达3.6A的可编程充电电流（ICC）
5.05V至5.25V可编程输出电压（VSYS）
2.1A至3.6A可编程输出电流限制（IOLIM）
高达18W的输出功率（POUT）
印刷电路板尺寸：6.35cm x 6.35cm x 1.2cm
设置示例
