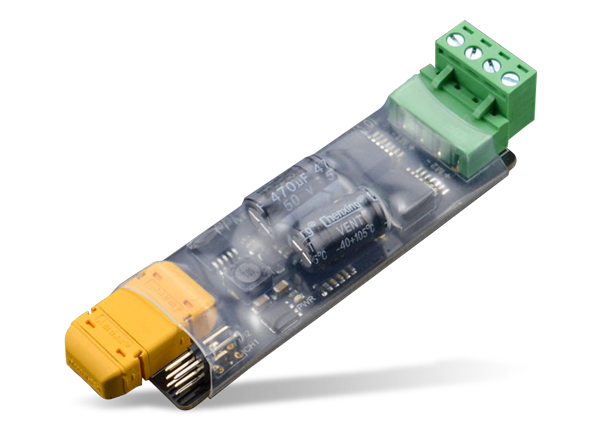

DFRobot DFR0513 2 x 3A PPM直流电机驱动器产品介绍
发布时间：2023-08-15 09:35:00 阅读量：858
简介
DFRobot DFR0513 2 x 3A脉冲位置调制（PPM）直流电机驱动器是一种用于航空建模远程控制和战斗机器人的专用PPM信号电机控制器。该电机驱动器可由RC变送器控制。DFR0513电机驱动器将PPM信号转换为电机速度和方向控制信号。这种双向独立电机驱动器在板上具有两个信号接收通道（CH1和CH2）和两个电机通道（M1和M2）。每个信号输入通道使用标准50Hz PPM信号，占空比为5%至10%。DFR0513电机驱动器支持7V至12V宽输入电压范围，每个通道的连续电流为3A。
特征
双向独立电机驱动
由PPM信号控制，与伺服控制信号兼容
过载保护
规格
5V逻辑电源（与3.3V控制器兼容）
驱动信号：
1000μs至1469μs正向递减
1470μs至1560μs停止域
1561μs至2000μs反向增加
应用
飞机模型远程控制

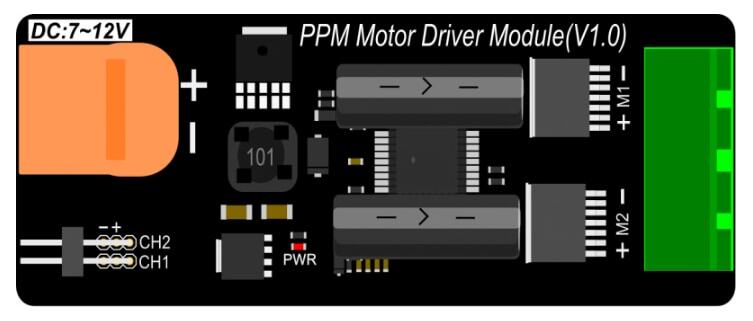

DFR0513板概述-前

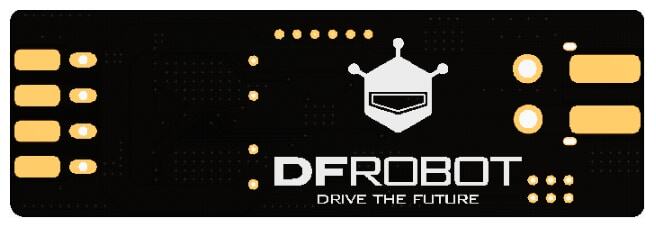

DFR0513板概述-背面
